干蒸汽加湿器
工作原理
饱和蒸汽从蒸汽入口进入,在蒸汽套杆中轴向流动,利用蒸汽的潜热将中心喷杆预热,确保中心喷杆中喷出的是纯净的干蒸汽,即不夹带冷凝水的蒸汽。
饱和蒸汽进入套管后,进入汽水分离室。分离室内设折流板,使蒸汽进入分离室后产生旋转,且垂直上升流动,从而高效地将蒸汽和冷凝水分离;分离出的冷凝水从分离室底部通过疏水器排出。
当需要加湿时,打开调节阀,干燥的蒸汽进入中心喷杆,从带有消声装置的喷孔中喷出,实现对空气的加湿。

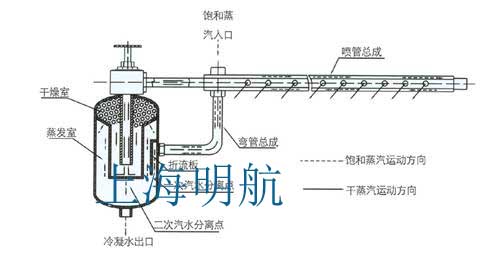

干蒸汽加湿器结构原理图

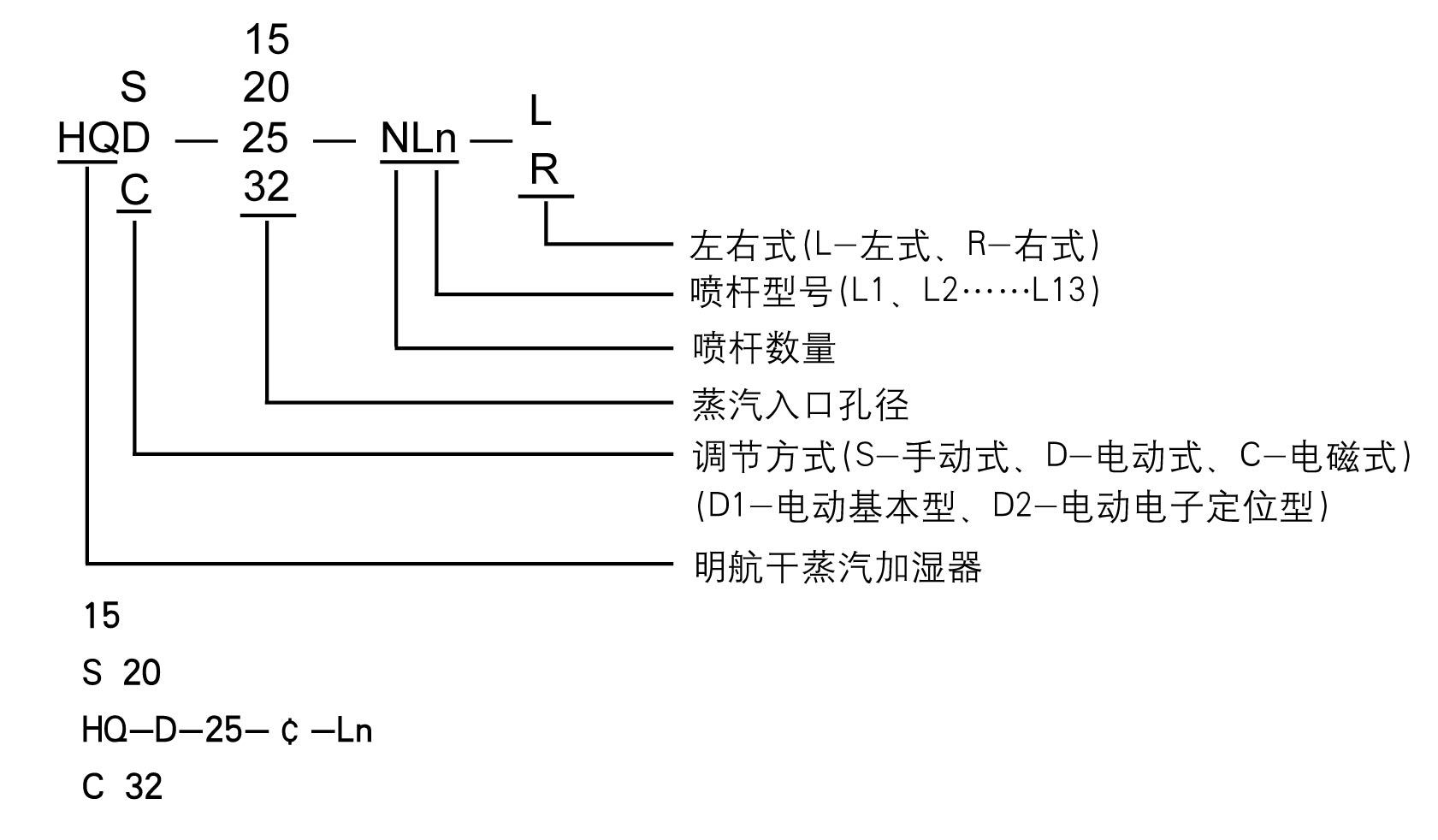

干蒸汽加湿器的型号

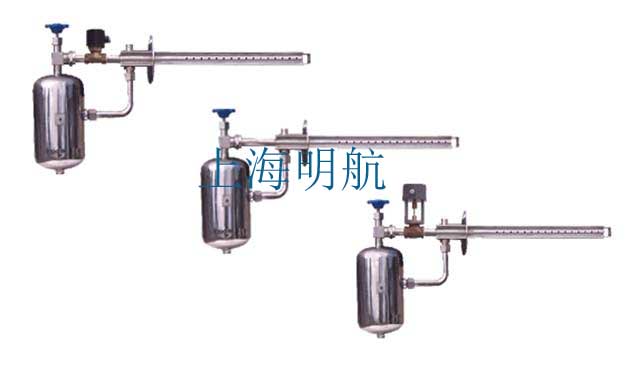

干蒸汽加湿器控制方式
1、手动干蒸汽加湿器(HQS系列)
手动干蒸汽加湿器执行机构为手动调节阀,采用不锈钢材料制造,抛物线性柱塞阀芯,行程20毫米
手动调节阀性能
型 号 |
15 型 |
20 型 |
25 型 |
32 型 |
额定流量系数(KV) |
2.8 |
5.4 |
9 |
15 |
泄露量(ml/min) |
0.9 |
1.5 |
1.5 |
3.0 |
2、电磁干蒸汽加湿器(HQC系列)
电磁干蒸汽加湿器执行机构选用国际先进的蒸汽电磁阀,接受220V/50Hz交流电源或24V直流电源,通过控制电磁阀的通/断,实现湿度的远程调节和控制。
蒸汽电磁阀性能参数
型号 |
15型 |
20型 |
25型 |
32型 |
介质温度(0℃) |
0~240 |
工作压力(Mpa) |
0.05~1.6 |
介质类型 |
饱和蒸汽 |
额定流量系数(KV) |
2.8 |
5.4 |
9 |
15 |
泄露量(ml/min) |
0.9 |
1.5 |
1.5 |
3.0 |
阀座 |
不锈钢 |
电源 |
AC220V/50Hz或DC24V |
功率(W) |
24 |
3、电动干蒸汽加湿器(HQD系列)
电动干蒸汽加湿器执行机构选用蒸汽电动调节阀和电动执行器,符合国际IEC标准,能够接受控制仪表提供的控制信号,并将此信号转变为相应的线性位移,从而自动调节蒸汽流量,实现湿度的远程调节和精确控制。
蒸汽电动调节阀性能参数
型 号 |
15 型 |
20 型 |
25 型 |
32 型 |
流量特性 |
等百分比 |
介质温度(0℃) |
2-240 |
工作压力(Mpa) |
0-1.6 |
额定流量系数(KV) |
2.8 |
6.3 |
10 |
16 |
泄露量(ml/min) |
小于0.01% |
阀座、阀芯材料 |
不 锈 钢 |
运行时间 |
120 S |
连接方式 |
螺 纹 |
电动执行器性能参数
型 号 |
VA-7150(基本型) |
VA-7152(电子定位型) |
作用/控制 |
可逆、增量控制 |
比例控制正作用或反作用 |
电 源 |
交流24V+15%-10% 50Hz |
输入信号 |
直流0-10V或4-20mA |
作用力 |
500N |
输入阻抗(KΩ) |
100 |
功率损耗(VA) |
5.5 |
13.0 |
工作环境 |
-5-550C 90%RH不结露 |
全行程时间(s) |
120 |
电动基本型干蒸汽加湿器的执行机构采用美国江森公司的蒸汽调节阀和基本型执行器(VA7150)。接通交流+24V,执行器电机正转,调节阀开启;接通交流﹣24V,执行器电机反转,调节阀关闭。通过电机的正/反转实现对调节阀的开启和关闭,完成对加湿量的调节和控制。
电子定位型干蒸汽加湿器的执行机构采用美国江森公司的蒸汽调节阀和电子定位型计算器。执行器可以接受直流0-10V的模拟电信号,线性调节阀口开启度,实现对蒸汽输出量的线性比例调节,达到对加湿器的精确度控制。该系统适用于工艺性或控制精度要求较高的加湿场合。
.& 我公司生产的电动干蒸汽加湿器的蒸汽电动调节阀和电动执行器标准配置为美国江森公司产品。
.& 我公司可以根据客户要求,选配如西门子、霍尼维尔等公司的蒸汽电动调节阀和电动执行器。
.& 我公司可以根据客户要求生产在突然断电但必须自动停止加湿的电动干蒸汽加湿器。
第一种:蒸汽电动调节阀和蒸汽电磁阀有机结合于一体的电动干蒸汽加湿器。
第二种:配置带有弹簧复位功能的电动执行器(如西门子SKD32.50) 第三种:利用标准配置(江森电动执行器)+外接断电复位器。
干蒸汽加湿器的性能参数
型号,喷孔孔径,加湿量,蒸汽压力(MPa)
|
HQS
HQD-15
HQC |
HQS
HQD-20
HQC |
HQS
HQD-25
HQC |
HQS
HQD-32
HQC |
φ
2 |
φ
4 |
φ
6 |
φ
8 |
φ
9 |
φ
10 |
φ
10.5 |
φ
12 |
φ
14 |
φ
16 |
φ
18 |
0.02 |
1.5 |
4 |
9 |
22.5 |
27 |
34 |
40 |
55 |
75 |
145 |
187 |
0.1 |
2.3 |
9.4 |
21.3 |
49.5 |
62 |
75.5 |
78 |
102 |
141 |
194 |
246 |
0.2 |
3.6 |
14 |
35 |
68.5 |
106 |
131 |
142 |
160 |
216 |
311 |
397 |
0.3 |
4.5 |
18.3 |
40 |
97.5 |
152 |
187 |
205 |
217 |
296 |
448 |
569 |
0.4 |
6.1 |
24.5 |
58.5 |
124 |
196 |
227 |
250 |
275 |
375 |
590 |
760 |
注:表中的额定加湿量指调节阀开启时的加湿量,单位为Kg/h |
干蒸汽加湿器喷杆长度参数
喷杆型号 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
L13 |
|
喷杆长度(mm) |
310 |
460 |
610 |
910 |
1220 |
1500 |
1820 |
2100 |
2450 |
2740 |
3050 |
3350 |
3650
3630 |
空调机组宽度(mm) |
最小 |
290 |
440 |
590 |
890 |
1200 |
1480 |
1800 |
2080 |
2430 |
2720 |
3030 |
3330 |
最大 |
360 |
510 |
760 |
1060 |
1310 |
1610 |
1910 |
2210 |
2510 |
2810 |
3110 |
3410 |
3710 |
干蒸汽加湿器结构参数
手动干蒸汽加湿器
型号 |
A |
B |
C |
D |
H |
Φ |
G |
Z |
15型 |
30 |
100 |
180 |
280 |
320 |
159 |
G1/2" |
G1/2" |
20型 |
30 |
100 |
180 |
280 |
320 |
159 |
G3/4" |
G3/4" |
25型 |
50 |
100 |
220 |
300 |
420 |
159 |
G1" |
G1" |
32型 |
50 |
100 |
220 |
300 |
420 |
159 |
G11/4" |
G11/4" |
电磁干蒸汽加湿器
型号 |
A |
B |
C |
D |
H |
Φ |
G |
Z |
15型 |
30 |
100 |
190 |
365 |
320 |
159 |
G1/2" |
G1/2" |
20型 |
30 |
100 |
190 |
365 |
320 |
159 |
G3/4" |
G3/4" |
25型 |
50 |
100 |
220 |
385 |
420 |
159 |
G11/4" |
G11/4" |
32型 |
50 |
100 |
220 |
385 |
420 |
159 |
G11/4" |
G11/4" |
电动干蒸汽加湿器
型号 |
A |
B |
C |
D |
H |
Φ |
G |
Z |
15型 |
30 |
100 |
190 |
365 |
320 |
159 |
G1/2" |
G1/2" |
20型 |
30 |
100 |
190 |
365 |
320 |
159 |
G3/4" |
G3/4" |
25型 |
50 |
100 |
220 |
385 |
420 |
159 |
G11/4" |
G11/4" |
32型 |
50 |
100 |
220 |
385 |
420 |
159 |
G11/4" |
G11/4" |
产品选用指南
1、干蒸汽加湿器控制参数为喷杆杆径和喷孔孔径等。
2、干蒸汽加湿器的加湿量与喷杆杆径、蒸汽压力及喷孔孔径有关
3、干蒸汽加湿器具有蒸汽分布均匀,无局部过饱和现象;安装简单、维护费用低,能够对湿度进行精确远程控制;加湿快速、洁净,加湿效率高,可达95%以上等优点。
4、干蒸汽加湿器按控制方式分有手动控制型、电磁控制型、电动控制型和比例调节型。
5、根据加湿量和蒸汽压力确定干蒸汽加湿器型号
干蒸汽加湿器使用
1.干蒸汽加湿器主要与新风机组、组合空调、恒温恒湿机配套使用。
2.安装在新风机组、组合空调、恒温恒湿机加湿段位置。
3. 采用蒸汽逆向喷射。
4.使用场所必须具备不含杂质、无毒、无味的洁净蒸汽源,且进入加湿器入口的饱和蒸汽压力 ≤0.4Mpa。
5.加湿段长度(气水混合段):大于0.45m。
6. 进风风速:0.5m/s-3.5m/s。
7. 进风温度:大于15℃ 适用场所:
尤其用于医院手术室、病房、电子厂房、实验室、制药厂等洁净无菌的场合,也可以与中央空调配套,应用于机械、电子、化工、纺织、造纸、印刷、仪表等场合。
|
