系统说明及工作原理: |
|
电极加湿器是通过控制加湿罐中水位的高低和电导率的大小来控制蒸汽的输出量。电极加湿器开机后,电脑控制器先开启进水阀,使水通过进水盒进入到加湿罐的底部,然后逐渐上升并接触到电极,电极就通过水构成电流回路,加热水并使之沸腾,水位越往上升,电极所流过的电流就越大,水位升到最高点时,电脑控制器就会通过水位检测电极,检测出此信号,并关闭进水阀。随蒸汽量的不断输出,电极罐中水位逐渐下降,这时电脑控制器将再次开启进水阀,给电极罐补新水,满足所需要的加湿量要求。当加湿罐中的矿物质不断增多和水的电导率过高时,电脑控制器打开排污阀,排掉部分水及污物,加湿器再次自动补水,确保加湿器工作在最佳状态和达到延长加湿罐寿命的目的。 |
HDA电极加湿器概述: |
|
HDA型加湿器带风帽,室内直接喷蒸汽加湿型。采用先进的电脑控制技术,控制系统采用优质的液晶显示SIMENS控制器、ABB等名牌电器元件,保证加湿器的整体质量;人性化产品设计理念,突出产品的易操作性和便捷的维修性;安装方便,只需接上电源、进水管路、排水管路即可工作,安全自动化。适用于各种需要室内直接加湿的场合。如实验室。 |
配置组成及特点: |
|
1 、由机箱、风帽、加湿罐、控制器、传感器、电器控制部分等组成。 2 、精密的进水过滤装置自动过滤水中杂质。避免上水阀被杂质堵住。 3 、高品质湿度传感器,精确检测环境湿度变化并及时调整加湿比例。 4 、报警保护 ( 开关量控制板不具此功能 ) 。当系统发生故障后,发出报警信号,提示维护人员进行检修,保证加湿器正常工作。并有高水位报警自动保护功能。 5 、高寿命加湿罐,根据加湿罐内水的导电介质浓度的变化自动调整排水周期,自动清洗加湿罐,延长加湿罐的使用寿命。高寿命耐电解腐蚀特殊材质的电极片。 6 、手动排水功能,方便用户对系统的维护和管理。 7 、液晶显示SlEMENS智能控制系统,可编程,人性化操作介面,可任意调整加湿参数。智能化控制可达到自动工作。控制精度高,连续比例调节控制精度可达+2%。加湿效率100% ,控湿范围20—100%RH。开关量或比例调节两种控制方式。 |
HDA型加湿器外型尺寸及技术参数 |
电极型号 |
HDA 8L (K) |
HDA 15L (K) |
加湿量(Kg/h) |
4 - 8 |
13 - 15 |
加湿功率(Kw) |
3 - 6 |
9.8 - 11.25 |
加湿电流(A) |
4.5 - 9 |
14.8 - 17 |
额定电压(V) |
220V 50Hz或380V 50Hz |
380V 50Hz |
蒸汽出口 |
风帽直接室内喷射,注意烫伤 |
外型尺寸(长*宽*高) |
400*290*668mm |
L型为连续比例调节.K型为开关量调节 | |

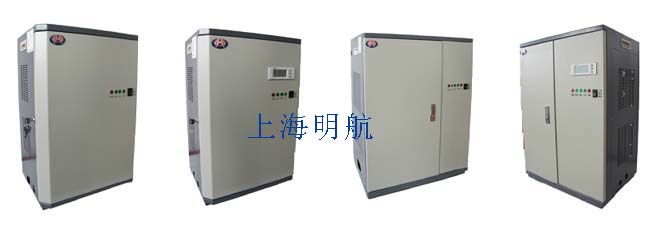

HDB电极加湿器概述: |
|
HDB系列电极式加湿器与组合式空调、新风机组、通风管道配套使用。加湿蒸汽通过蒸汽分配喷杆或快速吸收蒸汽分布器将蒸汽输送到空气处理机组或风管中。壁挂式或落地式安装,只需接上电源、进水管路、排水管路、蒸汽分配器 ( 用户选型 ) 即可工作,适用于较大空间的洁净、无菌加湿要求。 |
配置组成及特点: |
|
1 、由机箱、0EM系统、控制板(0N/0FF或比例调节)、SIMENS液晶控制器、传感器、交流接触器、空气开关、变压器、电器控制部分组成。 2 、精密的进水过滤装置自动过滤水中杂质。避免上水阀被杂质堵住。 3 、高品质湿度传感器,精确检测环境湿度变化并及时调整加湿比例。 4 、报警保护(开关量控制板不具此功能)。当系统发生故障后,发出报警信号,提示维护人员进行检修,保证加湿器正常工作。并有高水位报警自动保护功能。 5 、高寿命加湿罐,根据加湿罐内水的导电介质浓度的变化自动调整排水周期,自动清洗加湿罐,延长加湿罐的使用寿命。高寿命耐电解腐蚀特殊材质的电极片。 6 、手动排水功能,方便用户对系统的维护和管理。 7 、液晶显示SIEMENS智能控制系统,可编程,人性化操作面,可任意调整加湿参数。智能化控制可达到自动工作。控制精度高,连续比例调节控制精度可达±2%。加湿效率100%,控湿范围20—100%RH。开关量或比例调节两种控制方式。 8、模块式组合,根据使用要求进行匹配。 |
HDE电极加湿器概述: |
|
HDB系列电极式加湿器与组合式空调、新风机组、通风管道配套使用。加湿蒸汽通过蒸汽分配喷杆或快速吸收蒸汽分布器将蒸汽输送到空气处理机组或风管中。壁挂式或落地式安装,只需接上电源、进水管路、排水管路、蒸汽分配器(用户选型)即可工作,适用于较大空间的洁净、无菌加湿要求。 |
HDB 、HDE型加湿器外形尺寸及技术参数 |
电极型号 |
HDB(E) 4L(K) |
HDB(E) 8L(K) |
HDB(E) 15L(K) |
HDB(E) 30L(K) |
HDB(E) 42L(K) |
HDB(E) 60L(K) |
HDB(E) 84L(K) |
HDB(E) 120L(K) |
加湿量(Kg/h) |
4 |
8 |
15 |
30 |
42 |
60 |
48 |
120 |
加湿功率Kw |
3 |
6 |
11.25 |
22.5 |
33.75 |
45 |
63 |
90 |
加湿电流A |
4.5 |
9 |
17 |
34 |
48 |
69 |
96 |
137 |
外型尺寸 (长*宽*高)mm |
400*290*580 |
450*340*660 |
600*420*800 |
980*420*800 |
1370*420*800 |
模块组合 |
单机一个模块 |
多模块OEM |
额定电压 |
三相AC380V,50/60Hz |
控制\比例 |
电压输入DC: 0-1V~10V 电流输入: 4~20mA等标准比例调节信号 |
信号\开关 |
ON /OFF AC24V, AC220V 开关量信号 |
L型为连续比例调节,K型为开关量调节. | |

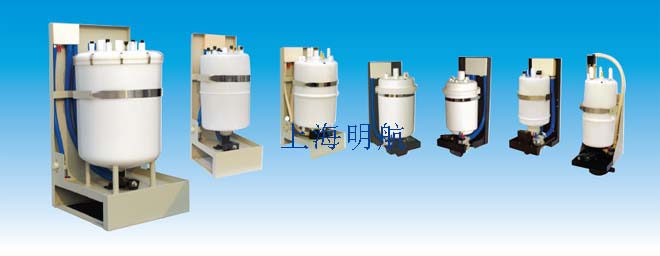

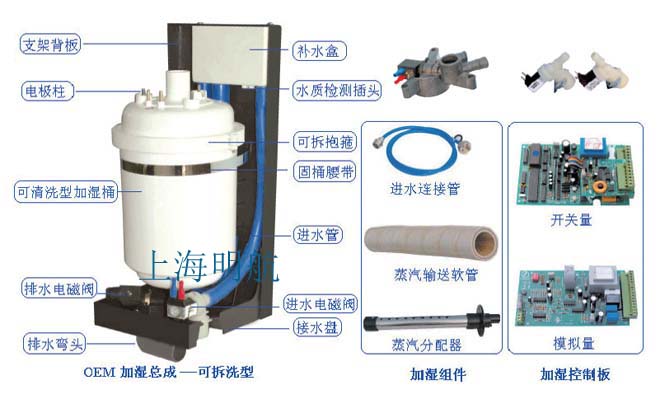

HDC型OEM 配套系列 |
|
|
|

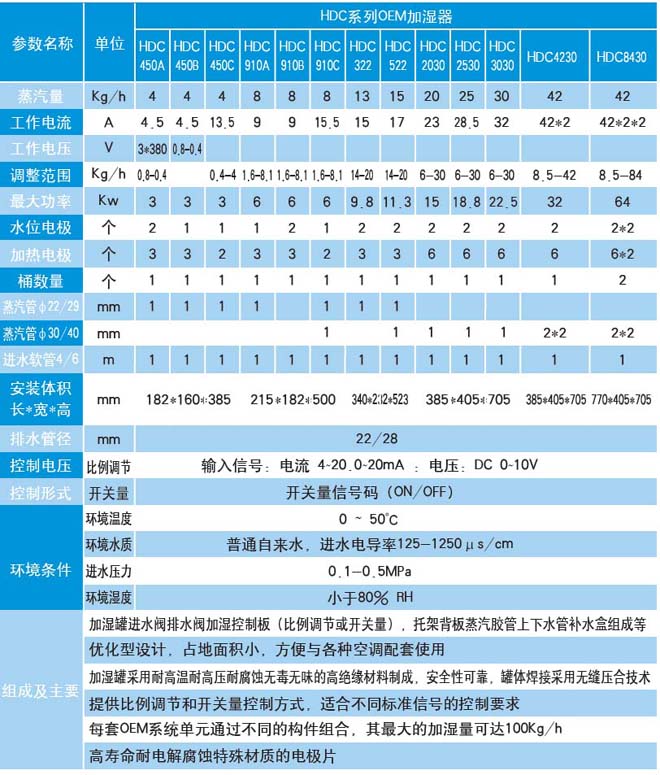

HDC 系列 OEM 配套型加湿器技术参数 ( 部分加湿量加湿器列表 ) |
|

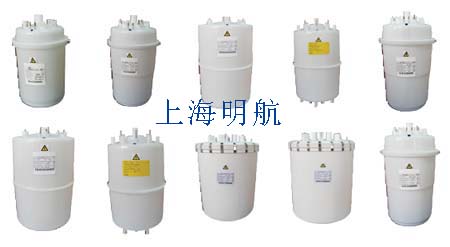

HDC系列OEM电极加湿器加湿罐系列: |
|
|
所有加湿罐均采用无毒无味、抗老化、耐高温、耐高压、耐腐蚀的高绝缘材料制成,安全性能可靠。罐体焊接采用无缝成型压合技术。无漏水现象。电极片为非不锈钢、非镍,非铬网状耐电解腐蚀的特殊材料 | |

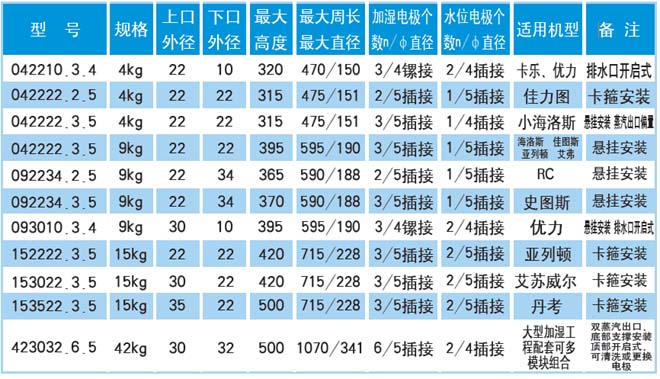

电极加湿罐参数 |
|

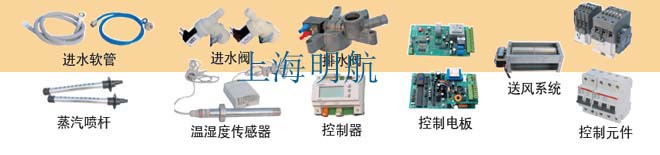

明航电极加湿器配件 |
|
名 称 |
|
风帽 |
韩国进口大风量、低噪音、防结露贯流风扇 |
蒸汽软管A |
特别定制纯橡胶、耐高温无异味,内ф22、ф30 优力、RC、海洛斯、佳力图、史图斯、艾弗等 |
蒸汽软管B |
意大利进口耐高温双层钢丝,防止折死弯 |
蒸汽喷杆 |
单杆或多杆;铝制或不锈钢,含连接固定空调安装座外ф22、ф30。300mm,450mm,650mm,850mm,1200mm或非标规格 |
快速吸收蒸汽分布器 |
大面积均匀分布蒸汽,超短吸收距离。大加湿量或狭窄风管道安装。 |
上水阀 |
90度或者180度,24V或220V,适合各种品牌 |
排水阀 |
4V或 220V,ф22或ф22,卡乐、RC(新) 史图斯、优力等 |
比例控制板 |
电压信号、电流信号、ON/OFF 信号;根据环境检测湿度与设定湿度的湿度差按比例调节最大加湿量;自动根据水质、水温及进水速度自调整合适的工作点;根据水质和电流变化率自动调整清洗次数和清洗时间;因水质、水垢等原因使电流检测失效,水位升高到极限水位电极,控制板自动强行关闭进水阀。手动复位及排水操作;故障信号远程监视;极限水位限制,大小电流及异常故障保护;缺相(保护)报警;指示加湿工作状态,输出大小电流报警信号;手动复位,远程信号监视。 |
开关量控制板 |
控制板接受通断信号,在主控制器的控制下进行开关式工作,控制稳定,具备较完善的加湿控制性能,以及系统故障自动保护功能。 |
传感控制器 |
德国原装 SIMENS 温湿度一体型传感器、 RWD68 控制器或其他品牌传感器控制器。 | 更多“明航”加湿器资讯请致电我们!
