直排水湿膜加湿器 |
|
直排水湿膜加湿器的工作原理: |
|
经过过滤的水通过供水管路送到加湿器顶部淋水器,水在重力作用下,沿湿膜材料向下渗透,水被湿膜材料吸收,形成均匀的水膜;当干燥的空气通过湿膜材料时,水分子充分吸收空气中的热量而汽化、蒸发,使空气的湿度增加,形成湿润的空气。 这一过程空气的湿度增加,温度下降,使空气的焓值保持不变,属等焓加湿。 |
直排水湿膜加湿器型号: |
|
|
湿膜加湿器的特点: |
|
1.加湿能力自我调节,饱和效率高,不产生过饱和、结露现象。 2.洁净、等焓加湿,不产生“白粉”现象。 3.加湿距离短,节约空调机组的体积。 4.结构强度高,耐腐蚀、阻燃、寿命长。 5.具有加湿降温功效。 6.噪声小,维护、保养方便,运行费用低 |

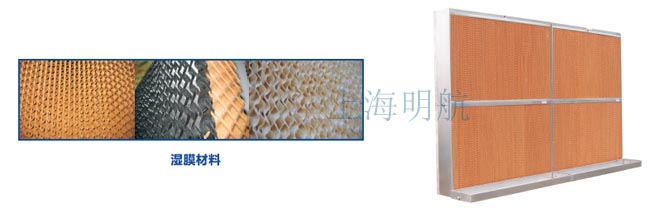

湿膜材料的特性: |
|
湿膜材料(又称“赛代克”)是湿膜加湿器的核心,它以植物纤维为基材,经过特殊成分的树脂处理烧结形成波纹板状交叉重叠的高分子复合材料, 具有极强的吸水性、很好的自我清洗能力、无毒、耐酸碱、耐霉菌、阻燃及提供水分与空气间最大的接触表面积。 |
直排水湿膜加湿器技术参数: |
湿膜型号 |
HSMZ(X)-50 |
HSMZ(X)-100 |
HSMZ(X)-150 |
HSMZ(X)-200 |
湿膜厚度(mm) |
50 |
100 |
150 |
200 |
饱和效率(%) |
30--36 |
55--60 |
65--70 |
75--80 |
风阻(Pa) |
20 |
35 |
50 |
75 |
每平方米标准加湿量(kg/h) |
23 |
44 |
56 |
64 |
测试条件 |
进风空气工况:干球温度40℃ 相对湿度15%RH 面风速2.5m/s | |
湿膜加湿器使用条件: |
|
环境温湿度:湿膜加湿器主机5-70。C,电控箱5-50。C,90%RH以下 临界风速:小于4m/s 供水水质:自来水或同类型水 供水温度:5-40。C 供水压力:0.15-0.75Mpa 电 源:220V/50HZ |
湿膜加湿器安装示意图: |
|
|
湿膜外形尺寸图的标注方法: |
|
|
循环水湿膜加湿器 |
|

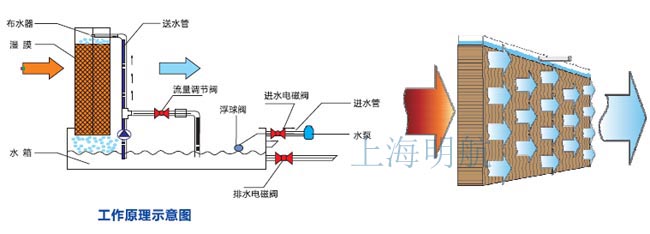

循环水湿膜加湿器工作原理 |
|
循环水箱内经过过滤的自来水供水,通过浮球阀门或液位开关控制其高水位;当加湿器工作时循环水泵将水箱中的水输送到加湿器顶部淋水器,水在重力作用下沿湿膜材料向下渗透,水分被湿膜材料吸收,形成均匀的水膜;当干燥的空气通过湿膜材料时,水分子充分吸收空气中的热量而汽化、蒸发,使空气的湿度增加;在这一过程中湿膜上的水分一部分被蒸发,没有蒸发的水流回循环水箱,再由循环水泵送到湿膜顶部,反复循环,从而达到节水的目的。当循环水箱内的水循环一定时期后,通过水箱的排水口将水排出,清洗水箱,置换干净的水,保证了循环水和被加湿的空气不被二次污染。 |
|

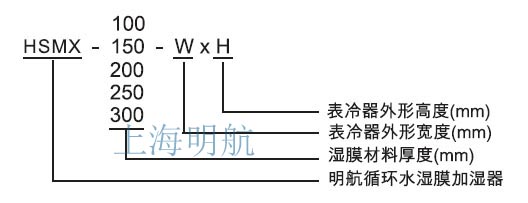

循环水湿膜加湿器型号 |
|
|

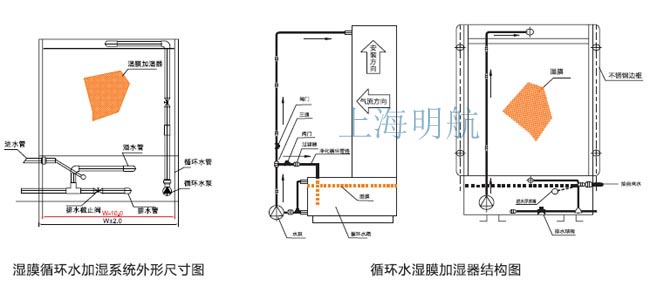

循环水湿膜加湿器尺寸和结构图: |
|
|
选择直排水湿膜加湿器时空调箱应注意的问题: |
|
1、选用D厚度的直排水湿膜加湿器,其换热器后面安装加湿器的预留空段最好大于(D+150)mm; 2、安装有加湿器的换热器底部一定要有接水盘,具接水盘应足够容纳湿膜加湿器;接水盘高度应大于100mm; 3、选用湿膜加湿器时,湿膜应垂直放置,倾斜角不能大于15。; 4、选用湿膜加湿器时,通过湿膜的面风速应小于4m/s,否则应加装湿膜档水板,防止加湿器飞水现象产生。
|
选择循环水湿膜加湿器时空调箱应注意的问题: |
|
1 、假设湿膜安装在空调换热器后面,迎风尺寸与换热器相同 W( 湿膜宽度 )=w 。 ( 换热器宽度 ) H( 湿膜高度 )= 空调箱内高度一 50 2 、假没循环水湿膜系统安装在空调空段内,则 w( 湿膜宽度 )= 空调箱内宽度一 50 H( 湿膜高度 )= 空调箱高度一 50 3 、循环水箱长、高的选择 {湿膜厚度 + 200mm 空调总风量 Q< 50000m 3 /h L1( 水箱长度 )={湿膜厚度 + 300mm 空调总风量 Q= 50000m 3 /h-- -150000m 3 /h {湿膜厚度 + 400mm 空调总风量Q>1 50000m 3 /h {200mm 空调总风量 Q< 10000m 3 /h H1( 水箱高度 )= {250mm 空调总风量 Q= 10000m 3 /h--- 30000m 3 /h {300mm 空调总风量 Q> 30000m 3
|

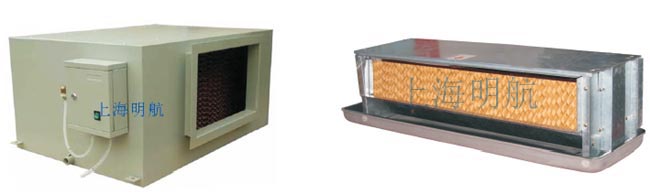

风管湿膜加湿器 |
|
|

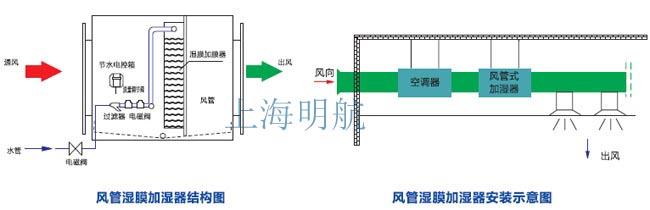

风管湿膜加湿器简述 |
|
风管湿膜加湿器是将湿膜加湿器和风管相结合,主要安装于风机盘管中热冷盘管的下游端,紧靠盘管安装。满足对整个空间或局部空间的加湿要求。 |
|
风管湿膜加湿器特点 |
|
1、耗水量小:特有的节水型滴水装置。 2、 风阻力小:不影响风机盘管的正常送风。 3、 经特殊轧制的异型结构钢制造,经喷塑处理,强度高、耐腐蚀。 4、使用方便、运行可靠,且能实现湿度自动控制。 |

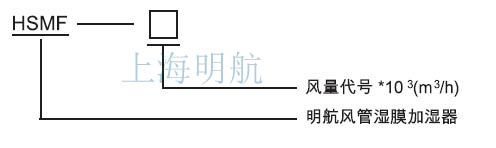

风管湿膜加湿器型号 |
|
|

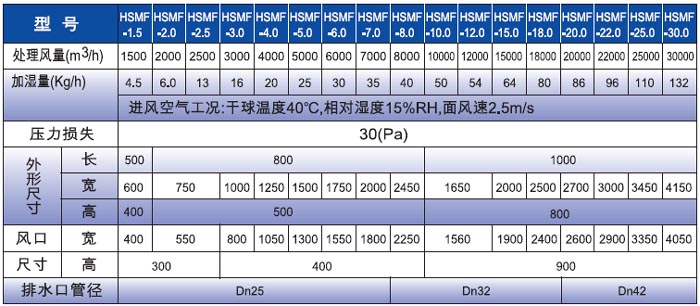

风管湿膜加湿器技术参数 |
|

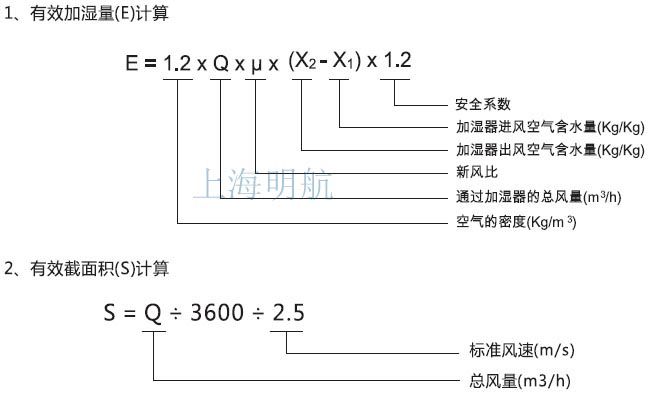

湿膜加湿器选型 |
|
|
3 、计算 lm2 标准加湿量 (L)L=E÷S 4 、确定满足需要的湿膜加湿器厚度 将计算出的标准加湿能力 L 与表中 1m2 标准加湿量相比较,即可确定满足需要的湿膜材料厚度 (D) 。 例:某一新风空调机组风量 Q= 10000m 3 / h ,加湿器入口空气状态为 t 1 = 30 ℃ &1O % RH ,加湿器出口空气状态为tz= 20℃&50%RH,试选择直排水湿膜加湿器型号。<br> ●[计算有效加湿量]E=1.2×Q×u×(X2-X1)×1.2=67.7(Kg/h) ●[计算有效截面积]S=Q÷3600÷2.5=1.1m2<br> ●[计算1m2标准加湿能力]L=E÷S=67.7÷1.11=60.99(Kg/h/m2) ●【确定满足需要的湿膜加湿器厚度】查表知满足需要的湿膜材料厚度为 200MM 加湿器型号为 HSMZ-200 |
